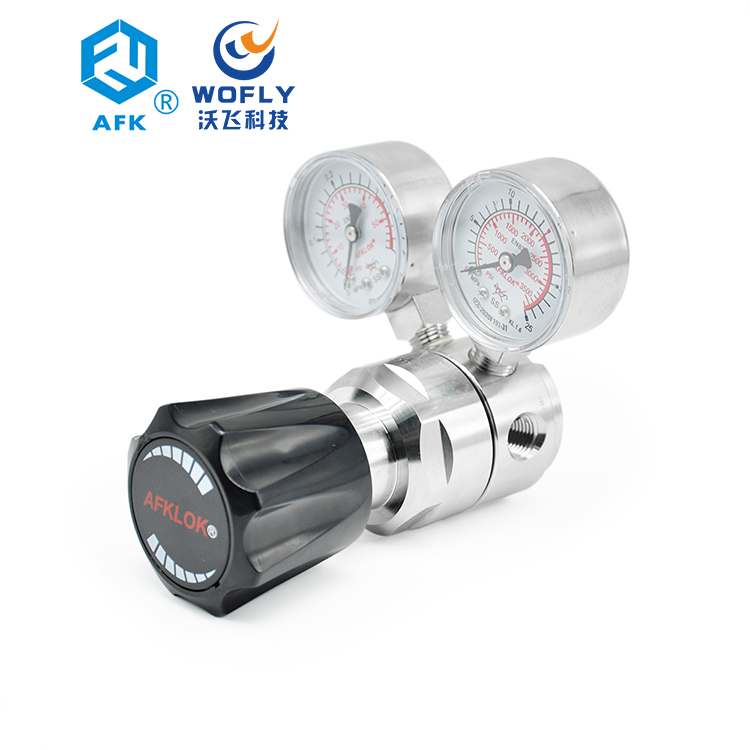

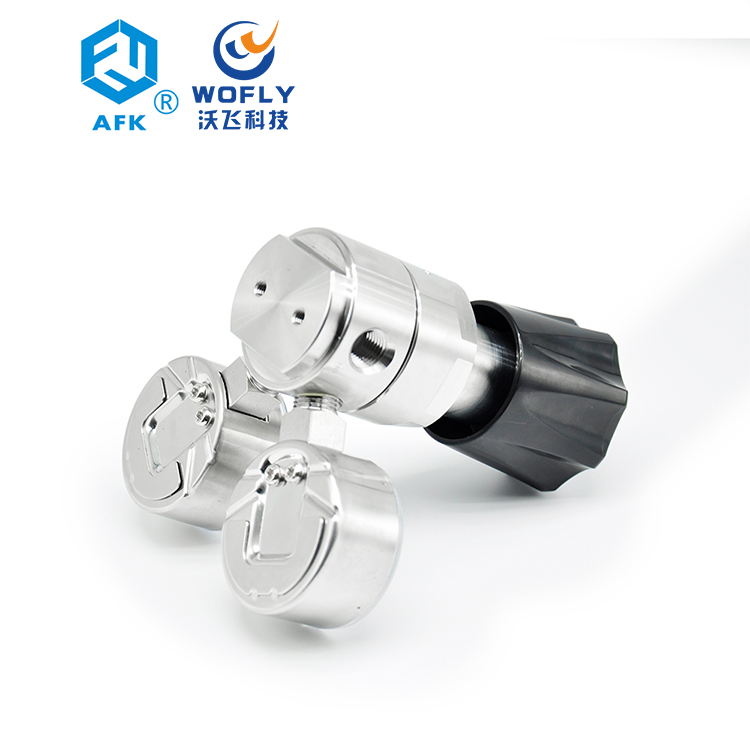

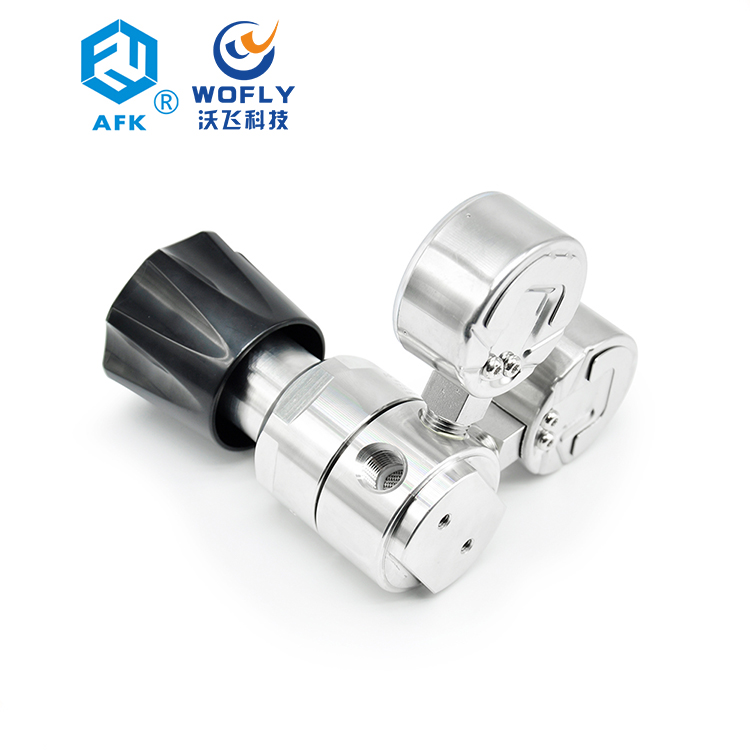

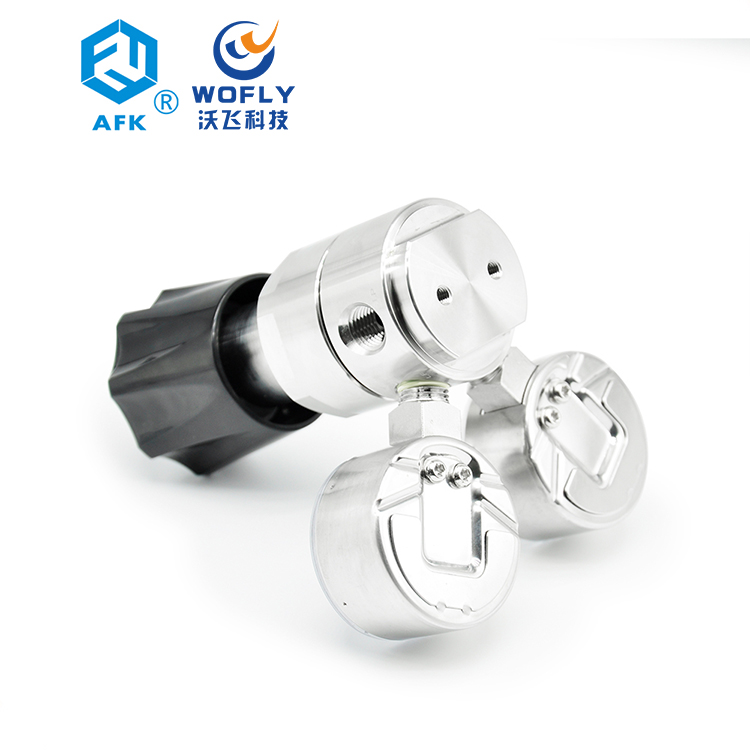

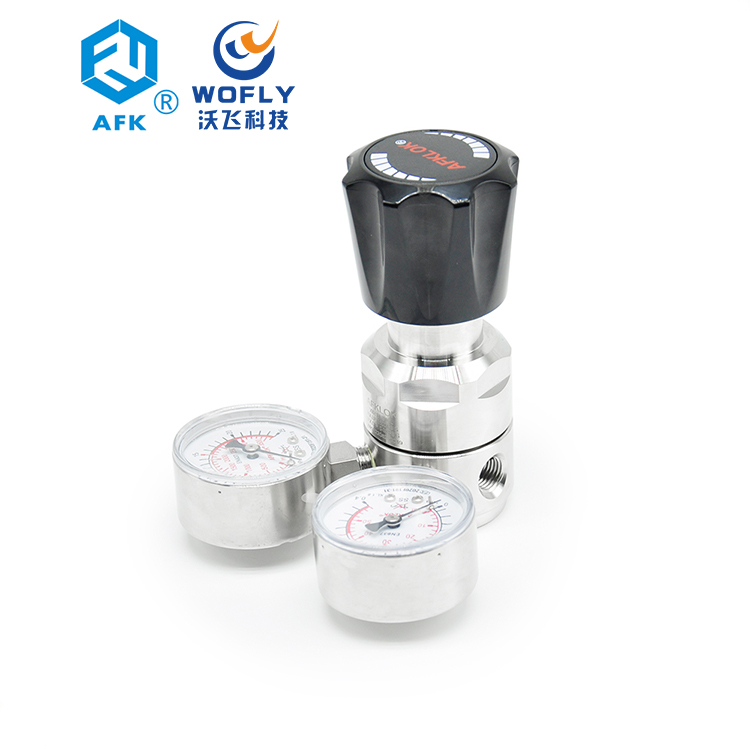

R11不銹鋼減壓閥
R11系列不銹鋼減壓閥，單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，適用于純凈氣體、標準氣體、腐蝕性氣體等。
設計特點
單級式減壓結構、母體與膜片采用硬密封形式、母體螺紋：1/4" NPT(F)、內部結構易吹掃、內設過濾網、可采用面板或墻式安裝
適用范圍
實驗室、氣相色譜儀、氣體激光器、氣體匯流排、石油化學工業、測試設備
特性參數
最大輸入壓力： 500，3000psig
輸出壓力：0~25,0~50,0~100,0~250,0~500psig
安全測試壓力：1.5倍的最大進氣壓力
適用溫度：-40℉~+165℉(-40℃~+74℃)
泄漏率：2x10-8 atm cc/sec He
CV值：0.08
重量： 0.9kg
材質
系列 | R11L | R11B | R11S |
母體 | SS316L | Brass nickel plated | SS304 |
上蓋 | 300 Series stainless steel | Brass nickel plated | 300 Series stainless steel |
墊片 | PCTFE | PCTFE | PCTFE |
閥桿 | SS316L | SS316L | SS316L |
膜片 | SS316L | SS316L | SS316L |
訂購指南
| EX:R11 | L | B | D | F | G | 0 0 | 0 0 | P |
| 系列號 | 母體材質 | 母體孔位 | 輸入壓力 | 輸出壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
| R11 | L：SS316L | A | D:3000psig | F: 0-500psig | G:附壓力表 | 00：1/4 NPT（F） | 00：1/4 NPT（F） | P:面板 式安裝 |
| B：Brass | B | F:500psig | G：0-250psig | （MPa） | 01：1/4 NPT（M） | 01：1/4 NPT（M） | R：安全閥 | |
| S：SS304 | D | I： 0-100psig | P:附壓力表 | 23：CGA330 | 10：1/8〃卡套接頭 | N：針閥 | ||
| G | K：0-50psig | (psig/bar) | 24：CGA350 | 11：1/4〃卡套接頭 | F：膜片閥 | |||
| J | L：0-25psig | W:無壓力表 | 27：CGA580 | 12：3/8〃卡套接頭 | B: 底部 安裝面板 | |||
| M | Q：30〃Hg Vac-30psig | 28：CGA660 | 15：6mm 卡套接頭 | |||||
| S：30〃Hg Vac-60psig | 30：CGA590 | 16：8mm 卡套接頭 | ||||||
| T：30〃Hg Vac-100psig | 52：G5/8〃-RH（F） | 74：M8×mm卡套接頭 | ||||||
| U：30〃Hg Vac-200psig | 63：W21.8-14RH(F) | 其它形式接頭可供選擇 | ||||||
| 64:W21.8-14LH(F) | ||||||||
| 其它形式接頭可供選擇 | ||||||||
